自動車用電子制御モジュールハウジング：アルミニウムダイカストにおける多孔性と放熱問題の解決

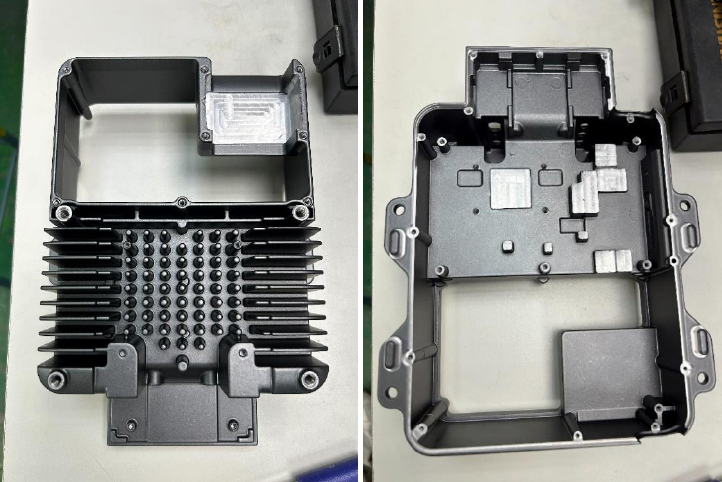

車載用電子制御モジュールハウジング
自動車用電子制御モジュール（ECUハウジング、BMSエンクロージャー、その他の制御ユニットケースなど）の調達または開発を行う際、エンジニアや調達チームは、量産段階で以下のような重大な問題に直面することがよくあります。
これらの課題は特に複雑なヒートシンク設計のアルミニウムダイカスト部品そこでは、薄いフィンと密集した形状のため、溶融金属の流れを制御するのが困難になる。
この記事では、改善の根本原因と実証済みの解決策を探ります。ダイカストの品質と生産の安定性 自動車用途において。
自動車用電子機器の筐体が欠陥を起こしやすい理由
複雑なヒートシンク設計により、充填が難しくなる
自動車用ハウジングは、熱性能を向上させるために、多くの場合、高密度ヒートシンクフィン。
しかし：
- 薄肉部分はすぐに固まる
- 長い流路は抵抗を増加させる
- 溶融アルミニウムが空洞を完全に満たさない場合がある
一般的な欠陥には以下のようなものがあります。
組立における高精度要求
自動車制御モジュールには以下を統合する必要があります。
- プリント基板アセンブリ
- センサー
- コネクタインターフェース
これには厳しい寸法公差いかなる逸脱も以下の結果を招く可能性があります。
- アセンブリのずれ
- 機能不全
- 拒否率の上昇
厳格な自動車品質基準
自動車部品は、以下の項目を含む厳格な検証要件を満たす必要があります。
- 耐振動性
- 熱サイクル性能
- 長期耐久性
このため、量産における一貫性は、初期の試作品の成功よりも重要となる。
ダイカスト品質を向上させるための主要なソリューション
金型流動解析（Moldflow Simulation）
開発の初期段階で金型流動解析を実施することで、以下のことが予測できます。
- 溶融金属の流れパターン
- 凝固時間
- 潜在的な多孔性箇所
これにより、金型が完成する前に、設計の最適化を積極的に行うことが可能になります。
ダイカストパラメータの最適化
シミュレーション結果に基づき、主要なプロセス変数を最適化する必要がある。
- ゲート設計
- 換気システムのレイアウト
- 噴射速度
- 強化圧力
これらの調整により、以下の点が大幅に改善されます。
自動車用ハウジングにねじ込みインサートが不可欠な理由
自動車用途では、ハウジングは何度も組み立てと分解を繰り返すことが多い。
アルミニウムへの直接ねじ込みは、以下の問題を引き起こす可能性があります。
解決策：ねじ込み式インサートを使用する
メリットは以下のとおりです。
- 機械的強度の向上
- 安定したトルク性能
- 製品寿命の延長
一貫性を確保するために、製造業者は以下を実施する必要があります。
- 標準化された組立手順書
- 挿入物検証用検査治具
アルミニウムダイカスト部品を調達する前に知っておくべき5つの重要な質問
その設計には放熱が必要ですか？
はいの場合、金型流動解析は不可欠です。
気密性は必要ですか？
気密性の高い部品には、真空ダイカストを検討してください。
CNC加工は必要ですか？
重要な表面は、二次加工が必要となる場合が多い。
ねじ込み式インサートは必要ですか？
高周波組立用途に推奨。
そのサプライヤーは自動車業界での経験を持っていますか？
確かな実績が生産の安定性を保証します。
よくある質問：自動車用アルミニウムダイカスト
ADC12が一般的に使用される理由は何ですか？
ADC12アルミニウム合金は、以下の特長を備えています。
- 優れた流動性
- 薄肉構造に適した優れた鋳造性
- 安定した量産性能
多孔性は常に材料上の問題となるのでしょうか？
いいえ。多孔性の問題のほとんどは、以下の点に関連しています。
- 金型設計
- 換気システム
- プロセスパラメータ
CNC加工は常に必要とされるものですか？
生産歩留まりを向上させるにはどうすればよいでしょうか？
ベストプラクティスには以下が含まれます。
- 金型流動シミュレーション
- プロセスパラメータの最適化
- 検査治具の検証
- 標準化されたSOP管理
結論
自動車用電子制御モジュールのハウジングは、アルミニウムダイカストにおいて特有の課題を抱えており、特に以下の要素を組み合わせる場合に顕著です。
- 薄肉ヒートシンク構造
- 高精度が求められる
- 自動車グレードの信頼性基準
金型流動解析、プロセス最適化、適切な締結ソリューションを活用することで、製造業者は製品の品質と生産歩留まりを大幅に向上させることができる。
